冷卻塔淋水填料的成品質(zhì)量標(biāo)準(zhǔn)及分類與特性區(qū)別

冷卻塔填料的成品質(zhì)量標(biāo)準(zhǔn)及分類與特性區(qū)別
一、冷卻塔填料的成品質(zhì)量標(biāo)準(zhǔn)
冷卻塔淋水填料的成品質(zhì)量標(biāo)準(zhǔn)，驗證產(chǎn)品質(zhì)量是否符合標(biāo)準(zhǔn)，我們應(yīng)該從哪些方面入手呢？下面就讓我們一起來了解一下吧。
冷卻塔淋水填料成型片尺寸應(yīng)符合設(shè)計要求，成型片長度、寬度允許誤差 為±10mm，片型保持矩形；成型片最薄處厚度不得小于0.2mm；淋水板的破損孔眼不得超過20個/m2，分散度不超過5個/10cm×10cm，破損孔徑不超過2mm；成型片片邊應(yīng)平直、不得有裂紋或明顯缺口。
冷卻塔淋水填料組裝塊片間間距允許誤差不大于±1.0mm。片形主要幾何尺寸允許誤差不得大于±5%，更大誤差不大于1.0mm。
淋水冷卻塔填料可采用承插式、拉桿式、粘結(jié)式等方式組裝成塊，各種組裝方式均應(yīng)確保連接牢固、整體剛度好。
采用拉桿式時，其拉桿強度應(yīng)滿足下列要求：
拉伸強度大于或等于44.1MPa(450kgf/cm2)、彎曲強度大于或等于68.6MPa(700kgf/cm2)；采用粘結(jié)式時，粘結(jié)劑必須具有耐水、耐熱(65℃)、耐寒(- 35℃)、耐老化等性能，粘結(jié)24h后的剪切強度應(yīng)不小于1.37MPa(14kgf/cm2)，粘 結(jié)強 度的測試方法按《HG 2—151—65》進(jìn)行。粘結(jié)點完好率應(yīng)在90%以上。
冷卻塔淋水填料組裝塊應(yīng)具有足夠的剛度和強度。簡支條件下的標(biāo)準(zhǔn)試件 在2942N/m2均布荷載作用下，支承處及加荷面應(yīng)無明顯變形，卸荷后應(yīng)無殘余變形，片間連接點應(yīng)無松脫現(xiàn)象。

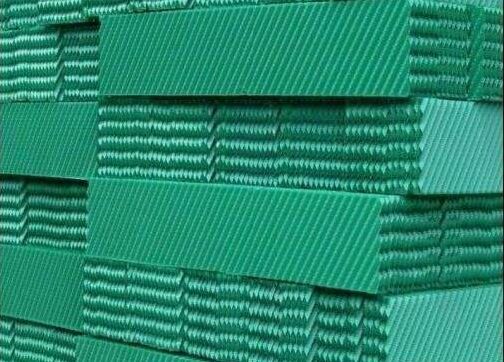

河北華盛節(jié)能設(shè)備有限公司冷卻塔淋水填料廠家批發(fā)：

二、冷卻塔淋水填料的分類與特性區(qū)別
如果水質(zhì)處理不好，在填料上大量積垢，堵塞填料空隙，惡化冷卻效果，嚴(yán)重時造成填料塌落。
理想填料：厚度薄、材質(zhì)輕，且能滿足結(jié)構(gòu)強度要求;孔隙較小，比表面積大，但阻力不大。

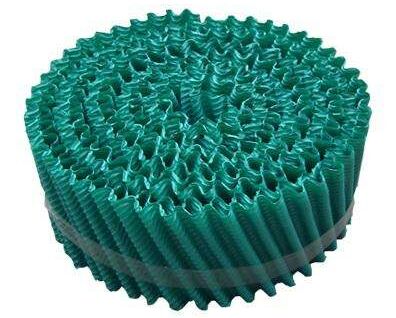

斜波淋水填料：
由硬聚氯乙烯(PVC)薄片(0.2～0.5mm)壓制成一定波高和波距的與水平線成60度(逆流塔)傾角的斜波紋片組成。
安裝時，將相鄰斜波片傾角正反重疊，在填料內(nèi)部形成許多互相交叉對稱的傾斜通道。
水流在相鄰兩片的棱背接觸點上均勻的向兩邊分散。自上而下經(jīng)過多次這樣的接觸點，使水流均勻分布到填料表面，并延長水膜移動流程。
點滴式淋水填料：
主要依靠水在填料上濺落過程中形成的小水滴進(jìn)行散熱。
水滴散熱約占65%～70%，水膜散熱約占25%～30%。
常見的點滴式淋水填料有橫剖面形式按一定間距傾斜排列的矩形鉛絲網(wǎng)水泥板條、塑料十字形、塑料M型、T型等。
淋水填料的基本要求：具有較高的冷卻能力，即水和空氣的接觸面積大、接觸時間長;親水性強，容易被水濕潤和附著;通風(fēng)阻力小，以節(jié)能動力;材料易得而又加工方便的結(jié)構(gòu)形式;價廉、施工維修方便;質(zhì)輕、耐久。

以上是河北華盛節(jié)能設(shè)備有限公司專業(yè)技術(shù)人員為您詳解的冷卻塔淋水填料的成品質(zhì)量標(biāo)準(zhǔn)及分類與特性區(qū)別，希望對您有所幫助，如果您有這方面的需求請聯(lián)系我們或來直接廠參觀訂購，總經(jīng)理及全體員工熱忱歡迎您的到來！
